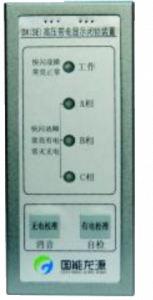

DX(SE)系列

高压带电显示装置的作用，为了防止误入带电间隔以及带电误合接地刀闸（挂接地线）等事故发生。

行业规范

国家电网公司在2005年颁布的《十八项电网重大反事故措施》4.2・5中规定：“配电 装置有倒送电源时，间隔网门应装有带电显示装置的强制闭锁。”后又在2006年颁发的 《防止电气误操作安全管理规定》4.L10中有明确规定：“对使用常规闭锁技术无法满 足防止电气误操作要求的设备（如联络线、封闭式电气设备等），宜采取加装带电显示 装置等技术措施达到防止电气误操作要求。对采用间接验电的带电显示装置，在技术条 件具备时应与防误装置联接，以实现接地操作时的强制性闭锁功能”。

技术发展

高压带电显示装置的发展，经历了几个阶段：
90年代中期以前，高压带电显示装置主要采用陶瓷电容为芯棒，基于电容分压原理，仅适用于户内35KV以下的系统。在110KV以上高电压等级线路运用，绝缘变得很困难。
90年代末期，出现了感应式高压带电显示装置，原理是在交流带电体周围的交变电场中设置一个电极，由于静电电容的作用，将出现感应电荷。然后根据此感应电荷进行相应的电路设计，放大交流信号，整流后与基准比较，来检测带电体是否带电或带电体电位的高低。特点是不和母线接触，在安全距离外安装，广泛运用于35KV以上的电压等级。

技术缺陷

虽然，目前国内主流的感应式高压带电显示装置已被广泛运用，但仍存在以下几个有争议的核心问题：
1,目前主流厂家的产品，无法做到准确的相位区分和比较。特别在110KV电压等级的GIS中母线距离非常近，不能区分A、B、C三相，只要任何一相母线带电，现有产品都会显示三相均带电，造成误判。
2,目前主流厂家的产品，无法处理传感器回路线路断线的问题。当母线带电但传感器回路线路断线时，现有产品会显示母线无电，客观上造成了极大地安全隐患。
3,目前主流厂家的产品，不能实时自检或只能做到对一个幅度大于实际输入信号的交通信号进行自检。在没有自检或自检不全面的情况下就输出结果是不严谨的，也是不可靠的，存在着重大的安全隐患，
因此GB25Q81-2010国标规定，仅凭带电显示装置的显示不足以证明系统已经不带电，如果运行程序要求然其作为强制性要求，还应使用符合IEC 61243的电压探测器。

产品概述

针对以上问题，我公司自主研制了智能型高压带电显示闭锁装置，采用工业计算机处理芯片，运用模糊控制技术，对影响现场测试结果的所有主要因素进行综合分析，并通过三相数据还原模型，还原处理传感器数据，比较自检数据，给出线路带电与否结论，不但完全解决了以上几个核心问题，而且还提高了产品的灵敏度，并在核心软件的设计上，增加了语音输出、电路板故障报警、传感器故障报警等功能。
