DX(SE)-Ⅱ系列

我公司基于在高压带电显示闭锁装置领域十余年的研发及现场运行经验，针对市场同类产品特点及局限性，研发了 DX(SE)-II系列GIS柜用高压带电显示闭锁装置，其具有众多领先的产品特性.

相比前一代产品，DX(SE)-II智能型高压带电显示闭锁装置采用了新型专用传感器，并基于此从各方面优化了设计，从整体上提升了产品的稳定性、可靠性及安全性。

新型传感器	环保安全	安装维护简便

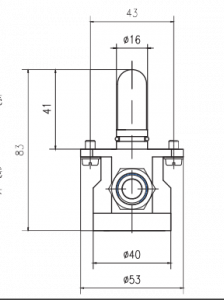

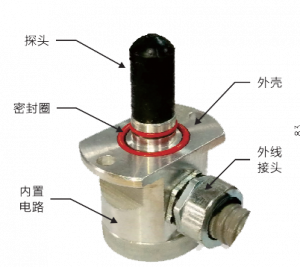

原传感器设计结构复杂、用铜量大、对密封工艺要求较高；得益于新的紧凑型结构设计，传感器体积和重量缩减至不到1/10 ,也无需在GIS母线筒体上开设安装孔，大幅度降低了加工成本。	安装点位于GIS母线筒体端部的绝缘盘外圆上， 完全不与有毒气体接触，且无需在GIS母线筒体上开设安装孔，有效减小了有毒气体泄露风险。即使GIS母线筒体损坏导致气体泄漏，高压母线也不会对传感器放电，安全性进一步得到提升。	增加了空载自动保护电路设计，传感器空载时能自动将原800V高压瞬降为5V低压，可保证安装维修人员只能接触到低于1 2V的可操作安全电压装置可以带电安装及拆除，即便在耐压试验过程中也无需拆除传感器信号线，现场安装调试极为安全便利。

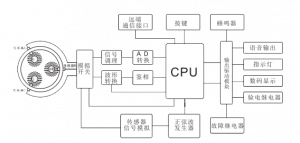

在GIS并线间隔装置中，交流带电体与外壳之间存在一个感应电场，电场大小与带电体对外壳的电压成正相关。通过检测交流电场强度，可以知道带电体的电压，再经过放大后分析，从而判断带电体是否带电.

为确保检测结果正确可靠，装置会在工作状态下实时自检。自检时内部产生一个模拟传感器信号 (信号幅度与频率及内阻都与实际传感器一致)，经切换开关送至传感器物理输入端，分别进行两种 状态下的自检(线路有电状态和线路无电状态).
自检以验电器方式进行，首先在内部自检一次，然后外部电路检测一次。如果发现电路故障，输出装置将处于闭锁状态，显示电路故障信息.只有在自检电路工作正常，确保装置能给出正确检测结 果的情况下，才输出验电结果。
