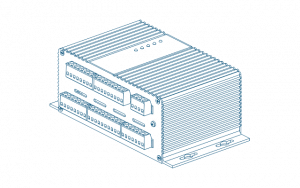

馈线单元VFU120

功能概览表

接线端子功能表

直流电压输入
描述	备注
3 组直流电压采集	合闸母线电压、控制母线电压、电池组电压

直流电流输入
描述	备注
2 组直流电流采集	负载电流、电池电流

开关量输入
描述	备注
3 路系统状态采集	母联开关、硅链控制、电池熔丝
3 路用户自定义状态采集	自定义功能，可通过监控模块进行配置

干接点输出
描述	备注
1 路自身故障告警	1常开接点，1常闭接点
1 路绝缘降低告警	1常开接点，1常闭接点
1 路绝缘降低预告警	1常开接点，1常闭接点

硅链控制信号输出
描述	备注
1 组 3 路硅链控制信号输出	常开接点

通讯接口
描述	备注
1 路CAN总线接口	连接监控模块通讯（二选一）
1 路RS-485总线接口	连接监控模块通讯（二选一）
1 路 RS-485 总线接口	专门用于两段母线系统的双机工作模式通讯
2 路 RS-485 总线接口	下级馈线终端通讯

监测电压功能
描述	备注
合闸母线电压、控制母线电压、蓄电池组电压	——
控制母线正／负母线对地直流电压	——
控制母线对地交流电压	——

监测电流功能
描述	备注
电池充／放电电流	——
充电机输出电流	——
馈线负载电流	——

直流馈线绝缘监测及快速定位
描述	备注
正母线对地绝缘降低、负母线对地绝缘降低	——
馈线正极对地绝缘降低、馈线负极对地绝缘降低	——
馈线多支路同极性（正／负）对地绝缘降低、馈线多支路异极性（正／负）对地绝缘降低	——

直流馈线状态监测
描述	备注
交流电源窜入	——
直流互窜	——
直流馈线断路器分闸、直流馈线断路器跳闸	下级馈线终端采用 VFT10 时仅支持二者选一
直流馈线过载、直流馈线短路	下级馈线终端采用 VFT10 时不支持以上功能

系统自检功能
描述	备注
平衡桥电阻开路	——
检测桥电阻开路	——
平衡桥退出功能异常	——
支路漏电流采样回路异常	——

J1
接口功能	引脚	引脚功能	备注
0#CAN 总线接口	C0-	CAN-L	连接监控模块通讯（二选一）
0#CAN 总线接口	C0+	CAN-H
0#RS-485 总线接口	T0-	RS-485 B
0#RS-485 总线接口	T0+	RS-485 A
3#RS-485 总线接口	B	RS-485 B	双机工作模式通讯
3#RS-485 总线接口	A	RS-485 A	双机工作模式通讯
2#RS-485 总线接口	T2-	RS-485 B	下级馈线终端通讯（2#通道）挂接馈线终端数量≤60
2#RS-485 总线接口	T2+	RS-485 A	下级馈线终端通讯（2#通道）挂接馈线终端数量≤60

J2
接口功能	引脚	引脚功能	备注
1#RS-485 总线接口	T1-	RS-485 B	下级馈线终端通讯（1#通道）挂接馈线终端数量≤60
1#RS-485 总线接口	T1+	RS-485 A	下级馈线终端通讯（1#通道）挂接馈线终端数量≤60
馈线终端控制信号输出¹	SET	馈线终端编址控制	专门用于连接馈线终端 VFT01S
开关量输入²	In3	自定义	安全电压端口
	In2	自定义
	In1	自定义
	BTS	母联开关闭合
	GL	硅链控制启用
	Fuse	电池熔丝告警

1、该信号连接应始终保持串联结构，即：【馈线单元】→【馈线终端 1】→ …… →【馈线终端 n】。

2、开关量输入的正/反逻辑可通过监控模块的配置功能进行定义，各个开关量通道配置各自独立。

J3
接口功能	引脚	引脚功能	备注
负载电流采样	IR+	接分流器正极	安全电压端口
负载电流采样	IR-	接分流器负极
电池电流采样	IB+	接分流器正极
电池电流采样	IB-	接分流器负极

J4
接口功能	引脚	引脚功能	备注
直流 12V 电源输出	+12V	12V 电源正极	安全电压端口
	+12V	12V 电源正极
	GND	12V 电源地
	GND	12V 电源地
	-12V	12V 电源负极
自身故障告警输出	F-NO	常开接点	继电器干接点
	F-COM	公共端
	F-NC	常闭接点

J5
接口功能	引脚	引脚功能	备注
绝缘降低告警输出	A-NO	常开接点	继电器干接点
	A-COM	公共端
	A-NC	常闭接点
绝缘降低预告警输出	P-NO	常开接点	继电器干接点
	P-COM	公共端
	P-NC	常闭接点
硅链控制信号输出	S3	常开接点	继电器干接点
	S2	常开接点
	S1	常开接点
	COM	公共端
