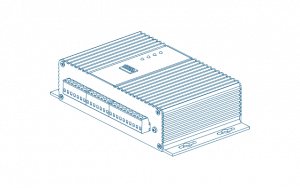

功能概览表
接线端子一览表
| 干接点输出 | |
| 描述 | 备注 |
| 12 路用户自定义输出 |
自定义功能，可通过监控模块进行配置 |
| 1 路自身故障告警 | 1常闭接点 |
| 通讯接口 | |
| 描述 | 备注 |
| 1 路CAN总线接口 | 连接监控模块通讯 （二选一） |
| 1 路RS-485总线接口 | |
| J1 | |||
| 接口功能 | 引脚 | 引脚功能 | 备注 |
| 工作电源输入 | PE | 保护地 | 保护地 |
| N | 工作电源输入 | 交/直流电源通用 | |
| L | |||
| 模块故障报警开出 |
K2 | 开出继电器接点 |
1 常闭接点 |
| K1 | |||
| J2 |
|||
| 接口功能 | 引脚 | 引脚功能 | 备注 |
| CAN总线接口 | C1- | CAN-L | 安全电压端口 |
| C1+ | CAN-H | ||
| RS-485 总线接口 | T1- | RS-485 B | |
| T1+ | RS-485 A | ||
