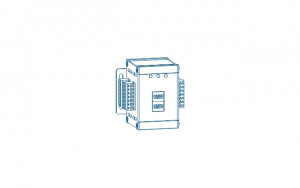

馈线终端
功能概览表
接线端子功能
| 直流电压输入 | |
| 描述 | 备注 |
| 10 路漏电流传感器信号采集 | 量程 10mA/5V |
| 开关量输入 | |
| 描述 | 备注 |
| 10 路馈线断路器跳闸信号采集 | |
| 1 路总跳闸信号采集 |
保留 |
| 通讯接口 | |
| 描述 | 备注 |
| 1 路CAN总线接口 | 保留 |
| 1 路 RS-485 总线接口 |
接上级馈线单元 |
| J1 |
|||
| 接口功能 | 引脚 | 引脚功能 | 备注 |
| 漏电流传感器信号输入 | S7 | 7#漏电流传感器信号输入 | 安全电压端口 |
| S6 | 6#漏电流传感器信号输入 | ||
| S5 | 5#漏电流传感器信号输入 | ||
| S4 | 4#漏电流传感器信号输入 | ||
| S3 | 3#漏电流传感器信号输入 | ||
| S2 | 2#漏电流传感器信号输入 | ||
| S1 | 1#漏电流传感器信号输入 | ||
| J2 |
|||
| 接口功能 | 引脚 | 引脚功能 | 备注 |
| 漏电流传感器信号输入 | S8 | 8#漏电流传感器信号输入 | 安全电压端口 |
| S9 | 9#漏电流传感器信号输入 | ||
| S10 | 10#漏电流传感器信号输入 | ||
| 通讯接口（RS-485） | T1A | RS-485 B | 接上级馈线单元 |
| T1B | RS-485 A | ||
| 通讯接口（CAN） | C1H | CAN-L | 保留 |
| C1L | CAN-H | ||
| J3 |
|||
| 接口功能 | 引脚 | 引脚功能 | 备注 |
| 馈线断路器开关量信号输入 | D8 | 8#馈线断路器跳闸告警信号 | 安全电压端口 |
| D9 | 9#馈线断路器跳闸告警信号 | ||
| D10 | 10#馈线断路器跳闸告警信号 | ||
| D11 | （保留） | ||
| 设备工作电源 | + | ＋12V | 安全电压端口 |
| G | 电源地 | ||
| - | -12V | ||
| J4 |
|||
| 接口功能 | 引脚 | 引脚功能 | 备注 |
| 馈线断路器开关量信号输入 | D7 | 7#馈线断路器跳闸告警信号 | 安全电压端口 |
| D6 | 6#馈线断路器跳闸告警信号 | ||
| D5 | 5#馈线断路器跳闸告警信号 | ||
| D4 | 4#馈线断路器跳闸告警信号 | ||
| D3 | 3#馈线断路器跳闸告警信号 | ||
| D2 | 2#馈线断路器跳闸告警信号 | ||
| D1 | 1#馈线断路器跳闸告警信号 | ||
